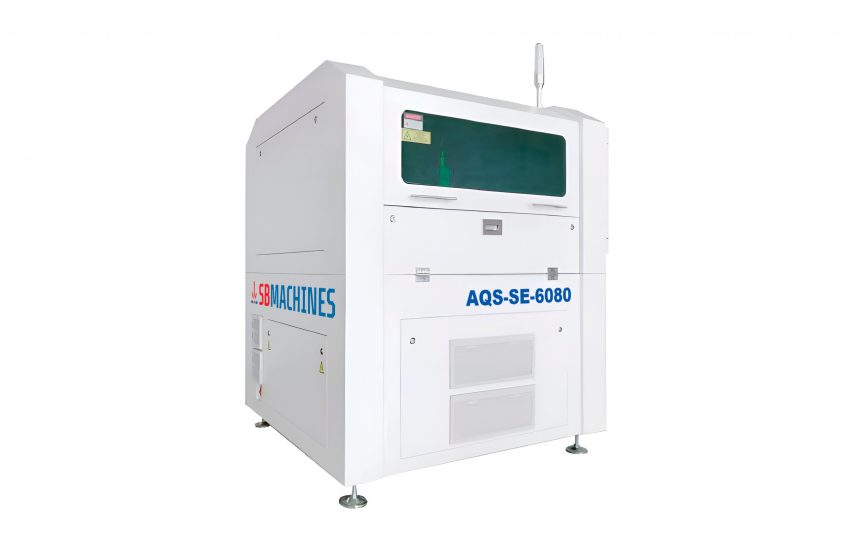

Máquina de corte a laser AQS-SE-6080 para equipamentos de aço 2D de precisão
- Tamanho da mesa (mm): 600х800
- Peso: 0~2,0±0,02 mm
- Materiais: Aço inoxidável de precisão, aço carboneto, etc. antes ou depois do tratamento de superfície
- Tipo de fonte: Fibra
- Opção:
Âmbito de aplicação
Microusinagem a laser de instrumentos planos e curvos, como aço inoxidável de precisão e aço carboneto, antes ou depois do tratamento de superfície
Alto acabamento
- Largura da costura de corte: 15~30um
- Alta precisão de usinagem: ≤±10um
- Boa qualidade de incisão: incisão suave, pequena zona afetada pelo calor e poucas rebarbas
- Refinamento de tamanho: tamanho mínimo do produto 20um
Forte adaptabilidade
- Possuir capacidade de tecnologia de processamento fino, como corte a laser, perfuração e abertura de ranhuras em instrumentos planos e curvos
- Vários materiais, como aço inoxidável de precisão, aço de liga dura, etc., podem ser usinados antes ou depois do tratamento de superfície
- Equipado com plataforma de movimento de precisão de acionamento duplo móvel de acionamento direto de desenvolvimento próprio, plataforma de granito, liga de alumínio e viga de granito para seleção
- Fornece funções opcionais, como estação dupla, posicionamento visual, sistema automático de carga e descarga e monitoramento dinâmico de processamento.
- Equipado com cabeça de corte a laser fina, afiada e plana, de comprimento focal longo e curto, desenvolvida por nós mesmos
- Configurar dutos modulares de alimentação e poeira
- Fornece estrutura de tensão móvel autodesenvolvida e estrutura de tensão fixa e adsorção a vácuo e gabarito de placa de favo de mel e outras opções de fixação
- Equipado com sistema de software de micromaquinação a laser 2D, 2.5D e 3D CAM de desenvolvimento próprio
Design flexível
- Siga o conceito de design ergonômico, requintado e conciso
- Combinação flexível de funções de software e hardware, suporte para configuração de funções personalizadas e gerenciamento de produção inteligente
- Apoiar o design inovador desde o nível dos componentes até o nível do sistema
- Sistema de software de controle aberto e micromaquinação a laser Operação fácil e interface intuitiva
Certificação técnica
- ESSE
- ISO9001
- IATF16949
Exibição de amostra
Materiais
-
Materiais de processamento:
- Aço inoxidável de precisão
- Aço carboneto
- Os materiais podem ser processados antes e depois do tratamento de superfície
-
Especificações do laser:
- Laser de fibra óptica com comprimento de onda de 1030~1070±10 nm
- Opções de potência: CW200W, 250W, 300W, 500W, 1000W, QCW150W
- Largura da costura de corte: 15~30μm
- Espessura da parede do material: 0~2,0±0,02 mm
Aplicativo
Âmbito de utilização
Microusinagem a laser de precisão para:
- Instrumentos de aço inoxidável
- Instrumentos de aço carboneto
- Fabricação de circuitos integrados semicondutores
Capacidades de processamento
- Corte, perfuração e ranhura com alta precisão
- Incisões suaves com zona mínima afetada pelo calor e bordas sem rebarbas
- Tamanho mínimo do produto: 20μm
Indústrias atendidas
- Indústria de semicondutores
- Metalurgia de precisão para equipamentos de aço de alto desempenho
Especificações
Desempenho e Eficiência
Velocidades máximas de operação:
- Eixos X, Y1, Y2: 1000 mm/s
- Eixo Z: 50 mm/s
Precisão de posicionamento:
- ±3μm (X, Y1, Y2)
- ±5μm (Z)
Repetibilidade:
- ±1μm (X, Y1, Y2)
- ±3μm (Z)
Recursos avançados
- Opções de estação dupla e posicionamento visual
- Sistema automático de carga e descarga com monitoramento dinâmico de processamento
- Cabeçote de corte a laser fino, afiado e plano, desenvolvido por nós mesmos, com opções de distância focal longa e curta
- Sistema modular de alimentação e remoção de pó
- Acessórios opcionais: estrutura de tensão móvel, estrutura de tensão fixa, adsorção a vácuo, placa de favo de mel
Qualidade Certificada
- ISO9001
- IATF16949
Excelência em Design
- Design ergonômico, compacto e modular
- Software CAM 2D, 2.5D e 3D de desenvolvimento próprio para gerenciamento de produção flexível
- Interface intuitiva com configurações de software e hardware personalizáveis
