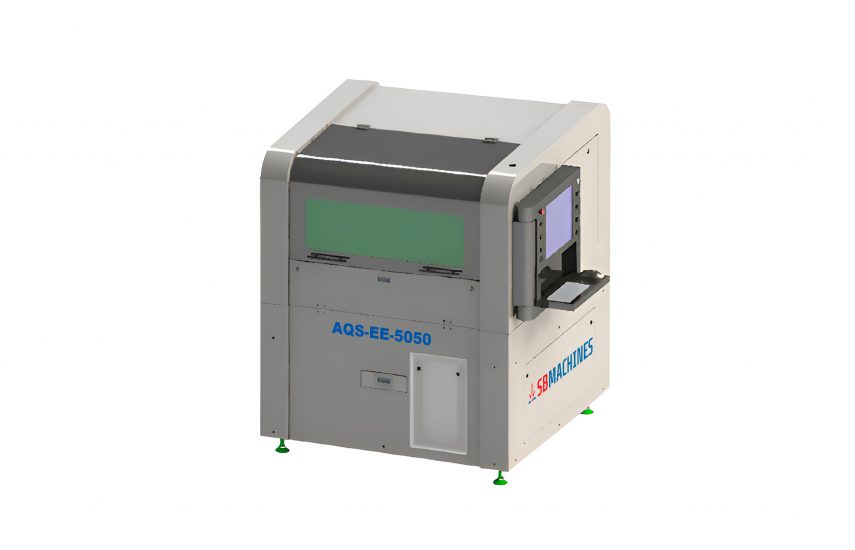

AQS-EE-5050 Máquina de corte a laser de dióxido de carbono para equipamentos eletrônicos
AQS-EE-5050 Máquina de corte a laser de dióxido de carbono para equipamentos eletrônicos – solução de CO₂ de alta precisão para microeletrônica
O AQS-EE-5050 é uma plataforma de microusinagem a laser de CO₂, especificamente projetada para aplicações eletrônicas e microeletrônicas de alta precisão. Este sistema possui uma arquitetura de movimento de pórtico refinada e algoritmos de controle desenvolvidos internamente, permitindo cortes estreitos, perfuração e gravação em substratos não metálicos. Seu tamanho compacto e interface orientada ao usuário o tornam adequado para integração em salas limpas e linhas de produção flexíveis.
Com comprimentos de onda e configurações de potência selecionáveis, a máquina alcança desempenho estável em diversos materiais e faixas de espessura. O design garante baixo impacto térmico, bordas suaves e formação mínima de rebarbas — ideal para componentes eletrônicos delicados, como peças à base de filme, elementos estruturais plásticos e substratos isolantes.
Âmbito de aplicação
Este sistema a laser é projetado para atender processos exigentes na fabricação de eletrônicos, dispositivos médicos e produtos de consumo. Ele suporta tarefas de microfabricação em biofilmes, substratos poliméricos, plásticos 3C, tecidos e filmes compósitos usados em equipamentos de precisão.

Gravação de alta precisão
- Larguras de fenda ultrafinas de até ≤ 80 µm
- Precisão de corte de até ≤ ±30 µm
- Cortes suaves, sem rebarbas e com alta qualidade de superfície
- Corte eficiente em uma única passada através de camadas finas
- Compatibilidade com manuseio automático e sistemas de visão
Alto acabamento
O AQS-EE-5050 se destaca na produção de bordas e superfícies refinadas, mesmo em filmes finos ou delicados. Ao otimizar os parâmetros de pulso do laser e as estratégias de varredura, o sistema mantém excelente integridade das bordas, eliminando a necessidade de pós-processamento extensivo.
Benefícios do alto acabamento:
- Rugosidade mínima e anomalias de borda
- Consistência superior em processos em lote
- Redução das etapas de limpeza ou acabamento posteriores
- Rendimento aprimorado para eletrônicos de características finas
Forte adaptabilidade
O sistema suporta uma ampla gama de técnicas de microfabricação — incluindo corte planar, perfuração, riscagem e fresagem de ranhuras — em diversos substratos não metálicos e compósitos. Sua arquitetura modular de movimento e controle permite integração com alimentadores automáticos, alinhamento visual e módulos de feedback de processo.
Como a plataforma é construída com uma filosofia de controle aberto, os usuários podem evoluir sua funcionalidade ao longo do tempo — adaptando-a a novos materiais, regras de projeto ou demandas de produção sem a necessidade de uma reconfiguração completa.
Design flexível
Esta máquina foi projetada com blocos de construção modulares de hardware e software. Sua arquitetura permite personalização para atender às necessidades específicas de produtividade, automação e integração.
As principais flexibilidades de design incluem:
- Configuração modular de hardware e módulos de controle
- Funções personalizáveis para programação da produção, monitoramento e feedback
- Estrutura ergonômica e compacta, adequada para integração em células de processo
- Suporte para interfaces de software abertas e expansões futuras
Certificação técnica
O AQS-EE-5050 é fabricado sob sistemas de qualidade certificados, incluindo ISO 9001 e IATF 16949, garantindo rastreabilidade, consistência e conformidade com os padrões em indústrias regulamentadas.
Exibição de amostra




Materiais de processamento:
- Filmes de tecidos biológicos
Biofilmes delicados que exigem cortes limpos e precisos para aplicações médicas e de pesquisa. - Peças estruturais de plástico 3C
Processamento de alta precisão de plásticos usados em computadores, comunicações e eletrônicos de consumo. - Borracha
Corte e conformação precisos de materiais flexíveis e elásticos com bordas suaves. - Resina epóxi
Processamento estável de componentes isolantes duráveis amplamente utilizados em eletrônica. - Acrílico
Bordas claras e polidas em peças plásticas transparentes para displays e carcaças. - Lã
Corte sem contato de fibras naturais com mínimo dano térmico. - Produtos de madeira e bambu
Gravação e corte finos para usos decorativos, eletrônicos ou estruturais. - Papel
Corte em alta velocidade e sem rebarbas de substratos finos para embalagens, rótulos e camadas de isolamento.
Especificações do laser:
- Laser de CO₂
- Opções de comprimento de onda: 9,3 μm, 10,3 μm, 10,6 μm
- Opções de potência: 80 W, 120 W, 200 W, 250 W, 300 W
- Espessura da parede do material: 0~2±0,05 mm
Escopo de uso:
- Microprocessamento a laser de filmes de tecidos biológicos
- Processamento de peças estruturais e tecidos de plásticos 3C para equipamentos médicos e eletrónicos de precisão.
Capacidades de processamento:
- Gravação de alta precisão com pequena largura de fenda: ≤80μm
- Precisão de corte: ≤±30μm
- Cortes suaves sem rebarbas
- Espessura de parede de camada única processada em uma única passagem
Indústrias atendidas:
- Fabricação de dispositivos médicos
- Produção eletrônica
- Engenharia de precisão para componentes estruturais
Desempenho e Eficiência
Velocidades máximas de operação:
- Eixos X, Y1, Y2: 500 mm/s
- Eixo Z: 30 mm/s
Precisão de posicionamento:
- ±10μm (X, Y1, Y2, Z)
Repetibilidade:
- ±4μm (X, Y1, Y2)
- ±5μm (Z)
Recursos avançados
- Plataforma de movimento de precisão de pórtico de servo e acionamento direto de desenvolvimento próprio
- Sistema de visão de máquina opcional para segmentação de precisão
- Sistema de dutos de remoção de poeira para um ambiente de processamento limpo
Qualidade Certificada
- ISO9001
- IATF16949
Excelência em Design
- Design ergonômico e compacto para facilidade de uso
- Configuração flexível de hardware e software para soluções personalizadas
- Sistemas de software CAM 2D, 2.5D e 3D de desenvolvimento próprio com uma interface amigável
