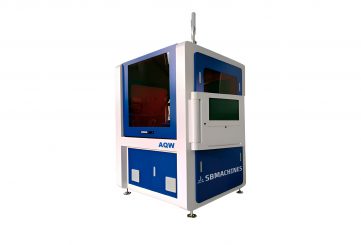

AQM-FO Волоконный лазерный маркировочный станок для медицинского оборудования
AQM-FO Волоконный лазерный маркировочный станок для медицинского оборудования – Платформа для прецизионной маркировки и гравировки
AQM-FO разработан для высокоточной волоконной лазерной маркировки, гравировки и тонкой обработки как металлических, так и неметаллических медицинских компонентов. Он обеспечивает четкую, долговечную маркировку при сохранении целостности детали, что делает его идеальным для UDI-кодов, идентификации компонентов, маркировки для отслеживания, логотипов и микротекста на хирургических инструментах.
Благодаря стабильной работе лазера, точному управлению пучком и эффективным сканирующим модулям AQM-FO обеспечивает быстрые циклы маркировки, минимальное тепловое воздействие и надежную повторяемость. Его конструкция позволяет интегрировать оборудование в чистые производственные зоны и использовать совместно с автоматизированными системами подачи и обработки деталей.
Сферы применения
Эта система маркировки подходит для медицинских изделий и компонентов, таких как имплантаты, хирургические инструменты, катетерные трубки, металлические и полимерные детали. Она поддерживает маркировку на плоских, изогнутых и трубчатых поверхностях, что делает её универсальной для производственной линии медицинских изделий.
Преимущества
- Постоянные, высококонтрастные метки, совместимые со стерилизацией и очисткой
- Поддержка сложных форматов маркировки, включая UDI, DataMatrix, штрихкоды, серийные номера
- Бесконтактный, чистый и не требующий химикатов процесс маркировки
Высококачественная обработка
AQM-FO обеспечивает четкие края маркировки и минимальные термические искажения. Благодаря точному контролю мощности луча, фокусировки и гальво-сканирования он сохраняет гладкость поверхности и предотвращает повреждение материала.
Преимущества:
- Четкие, высокодетализированные линии и микротекст
- Минимальная зона термического влияния, сохранение свойств материала
- Без обесцвечивания, поверхностных раковин и деформации
Высокая адаптивность
Станок может обрабатывать широкий спектр медицинских материалов, включая нержавеющую сталь, титан, алюминий, различные полимеры и покрытые поверхности. Параметры лазера (мощность, длительность импульса, скорость сканирования) могут динамически настраиваться для каждого материала, чтобы обеспечить оптимальный контраст и глубину без повреждения основы.
Кроме того, оптика маркировки и конфигурация сканирующей головки адаптируются к различным формам — плоским поверхностям, изогнутым трубкам или угловым геометриям, что делает систему гибкой в ориентации деталей и обработке геометрии.
Гибкий дизайн
Созданный с учетом модульности, AQM-FO предлагает опции интеграции машинного зрения для позиционирования, вращающихся приспособлений для маркировки трубок и модульных блоков управления. Вы можете настраивать аппаратные и программные функции в соответствии с планировкой производства и рабочим процессом.
Преимущества:
- Опциональная система машинного зрения для выравнивания, инспекции и обратной связи
- Ротационные модули для цилиндрической или трубчатой маркировки
- Конфигурируемые программные модули для сценариев маркировки на основе скриптов
Техническая сертификация
AQM-FO создан в соответствии с отраслевыми стандартами и стандартами производства медицинских изделий. Он поддерживает прослеживаемость, совместимость с чистыми помещениями и соответствует нормативным протоколам безопасности. Его надежная архитектура обеспечивает долгосрочную стабильность, подтвержденную повторяемость и бесшовную интеграцию в производственные среды с контролем качества.
Образцы продукции
Обрабатываемые материалы:
- Нержавеющая сталь (SUS)
Медицинская нержавеющая сталь SUS304 (аустенитный хромоникелевый сплав), обеспечивающая отличную коррозионную стойкость и механические свойства.
- Биосовместимость: Низкий риск аллергических реакций или токсичности, идеально подходит для прямого контакта с тканями в медицинских процедурах.
- Механические свойства: Высокая прочность на растяжение (примерно 505 МПа) и удлинение (до 40%), обеспечивающие гибкость без хрупкости.
- Качество поверхности: Обработан лазером для получения гладких краев без заусенцев, что снижает вероятность травмирования тканей или загрязнения.
- Термическая стабильность: Сохраняет целостность в широком диапазоне температур, подходит для процессов стерилизации, таких как автоклавирование.
- Никель-титан (Ni-Ti)
- Титаниум (Ti)
- Алюминий (Al)
- Медь (Cu)
- Пластик
Нитинол (NiTi), сплав никеля и титана, известен своей суперэластичностью и памятью формы, что делает его революционным в медицинской сфере. С прочностью на разрыв до 1200 МПа и модулем упругости 40–75 ГПа нитинол отлично подходит для сложных условий.
Титановые сплавы – это медицинские материалы, ценимые за высокое соотношение прочности к весу, отличную коррозионную стойкость и превосходную биосовместимость. С прочностью на растяжение от 900 до 1200 МПа и хорошей пластичностью они обеспечивают долговечность и гибкость для сложных медицинских применений. Их биоинертные свойства делают их идеальными для имплантатов и инструментов, требующих прямого контакта с тканями. Лазерно обработанные поверхности обеспечивают гладкую отделку без заусенцев, минимизируя раздражение тканей в чувствительных процедурах.
Алюминиевые сплавы – это легкие медицинские материалы, ценимые за отличную коррозионную стойкость и высокое соотношение прочности к весу. С прочностью на растяжение, обычно варьирующейся от 200 до 600 МПа, и хорошей пластичностью, они обеспечивают долговечность для медицинских и промышленных применений. Их биосовместимость поддерживает использование в неимплантируемых устройствах и компонентах. Обработанные лазером для получения гладких поверхностей без заусенцев, они минимизируют риски контаминации и обеспечивают совместимость с процессами стерилизации.
Проводящий, антимикробный металл, используемый в медицинском оборудовании и покрытиях. Его отличная электропроводность и естественная устойчивость к бактериям повышают функциональность и гигиеничность устройств.
Пластик широко используется в производстве медицинских изделий благодаря своей легкости, экономичности и гибкости в дизайне. Медицинские пластики биосовместимы, устойчивы к коррозии и воздействию химических веществ, а также выдерживают процессы стерилизации, что делает их безопасными для прямого контакта с пациентами. Их универсальность позволяет изготавливать сложные формы и компоненты с постоянным качеством, поддерживая инновации в хирургических инструментах, диагностическом оборудовании и одноразовых медицинских изделиях.
Характеристики лазера:
- Волоконно-оптический лазер
- Длина волны: 1064 нм ±10 нм
- Опции мощности: 20W, 30W, 50W, 100W
Варианты мощности: 20 Вт, 30 Вт, 50 Вт, 100 Вт
- Пневматический автоматический зажим для тонкостенных трубок
- Индивидуально настраиваемая система зажима для труб большего диаметра
Область применения
- Лазерная маркировка, гравировка и тонкая обработка:
- Подходит для металлических и неметаллических материалов
- Применимые поверхности:
- Трубки
- Самолётные приборы
- Сложные узоры на маленьких поверхностях
Возможности обработки
- Высокоточная маркировка: Ширина линии 20~60 мкм
- Радиальное биение: Для вращающихся трубчатых инструментов <10 мкм
- Чёткая и гладкая гравировка без видимой деформации, бугорков или впадин
- Пневматически управляемая система автоматического зажима и подачи для высокой эффективности
Обслуживаемые отрасли
- Производство интервенционного медицинского оборудования
- Точное проектирование хирургических и диагностических инструментов
Производительность и эффективность
- Максимальные рабочие скорости:
- Оси X, Y, Z: 50 мм/с
- Ось θ: 500 об/мин
- Скорость гравировальной линии: ≤7000 мм/с
- Минимальная высота символа: 0,2 мм
- Глубина гравировки: До 0,4 мм (в зависимости от материала)
Точность и гибкость
- Точность позиционирования: ±5 μm
- Повторяемость: ±3 μm
- Диапазон обработки:
- Обработка трубок:
- 0.3~7.0 мм
- 1,0~16,0 мм (опционально, доступны настраиваемые зажимы)
- Обработка плоских заготовок: 300 мм × 300 мм
- Обработка трубок:
- Толщина стенки обработки: 0~1,0 ± 0,02 мм
Настраиваемые функции
- Система визуального позиционирования для точной обработки
- Мониторинг в реальном времени с помощью системы машинного зрения
- Совместимость с форматами файлов DXF и DWG
Сертифицированное качество
- ISO9001
- ISO13485
Дизайн и удобство использования
- Эргономичный и компактный дизайн
- Гибкая конфигурация программного и аппаратного обеспечения для персонализированной функциональности
- Интуитивно понятный интерфейс для лёгкой эксплуатации и интеллектуального управления производством
